三菱 plc遠程調試及上下載方法

發布時間：2022-11-25

閱讀量：122次

　　三菱FX5Uplc遠程調試辦法

　　調試準備：

　　需要準備的材料：HINET邊緣計算網關、現場安裝三菱FX5UPLC、網線、電腦安裝GXWorks 3軟件等；

　　網關和PLC的連接方式：網關LAN口直接和PLC網線連接；

　　PLC和網關的IP地址以及現場聯網條件說明：

　　三菱FX5U的IP：192.168.3.250

　　網關LAN口IP：192.168.3.11

　　現場聯網方式：WIFI

　　測試需要達到的目的：通過本地電腦上的GXWorks3軟件實現對遠端現場三菱FX5UPLC程序的上下載以及更新操作。

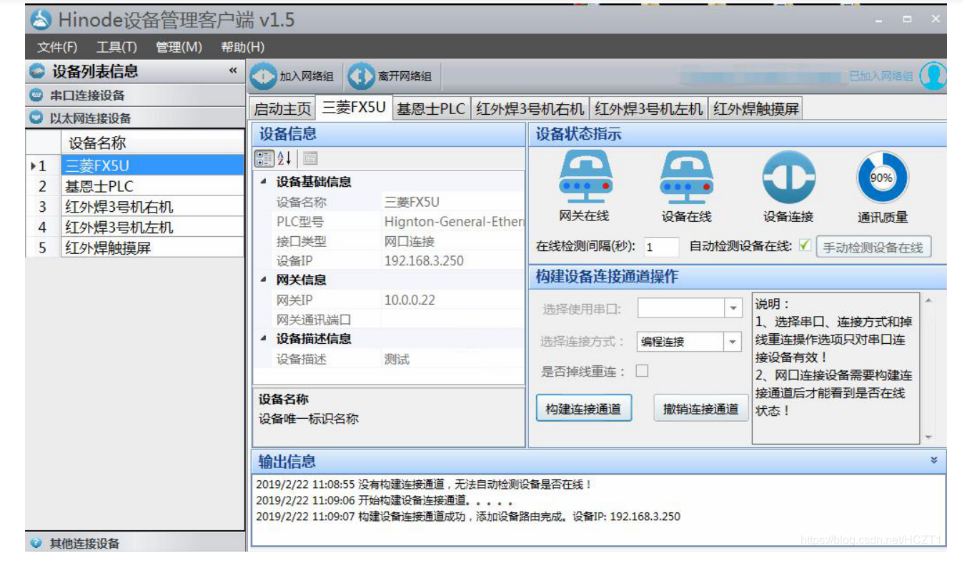

　　客戶端正常上線，網關及設備圖標上線，指示燈亮，如圖，最小化窗口即可（不能關閉客戶端）。

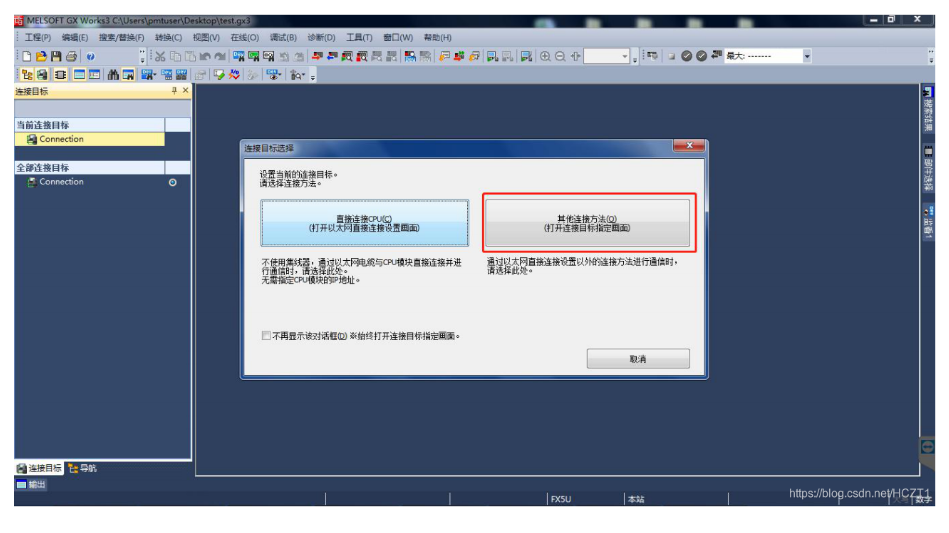

　　打開GXWORKS 3，點擊當前連接目標下的【Connetion】，連接目標選擇【其他連接方式】

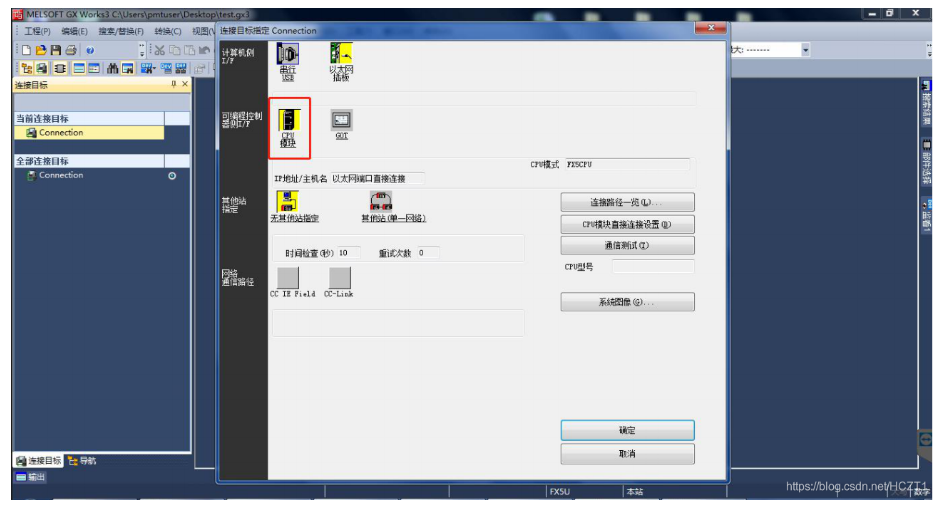

　　點擊【CPU】模塊。

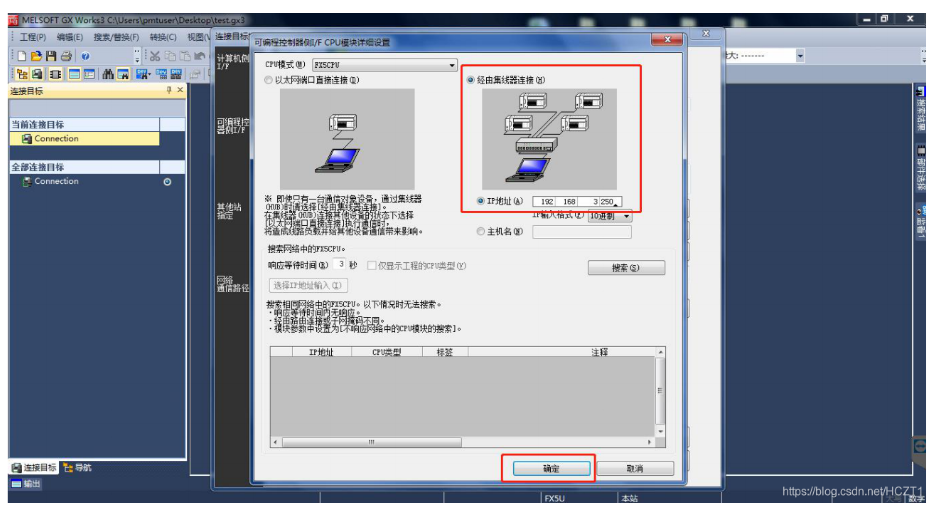

　　選擇【經由集線器連接】，輸入PLC的IP地址后點擊【確定】。

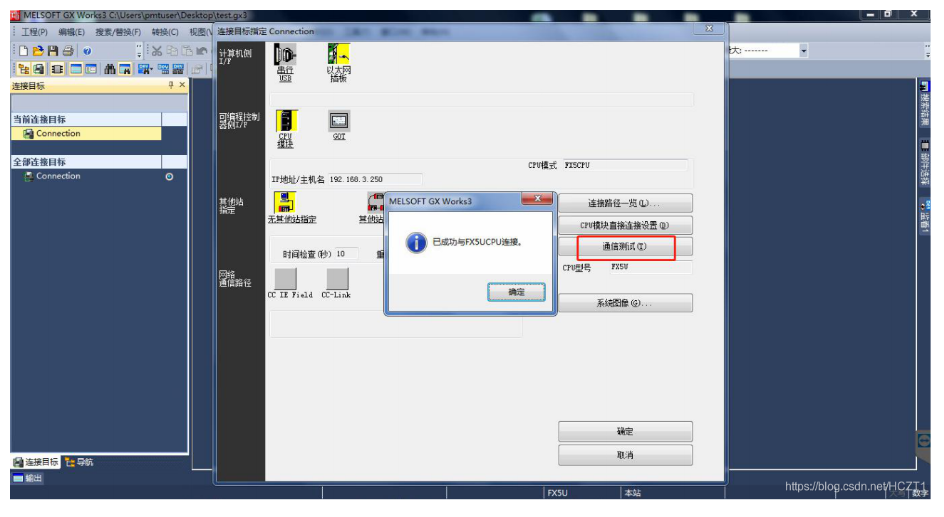

　　點擊【通信測試】，提示“已成功與FX5UCPU連接”。

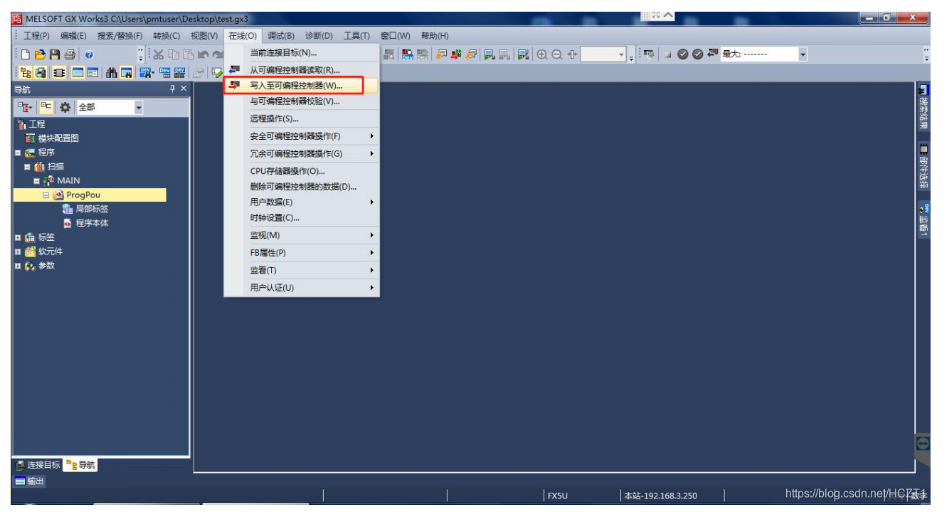

　　點擊【在線】下的【寫入至可編程控制器】。

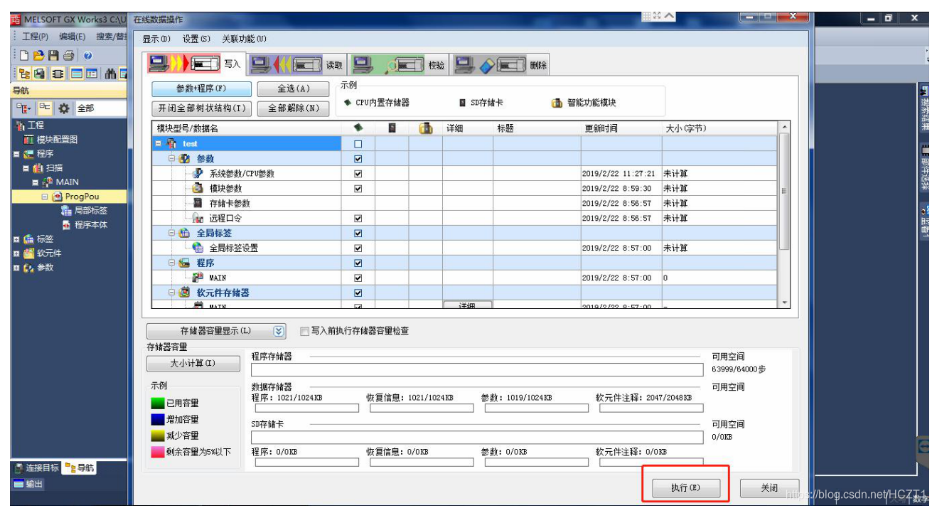

　　點擊【執行】。

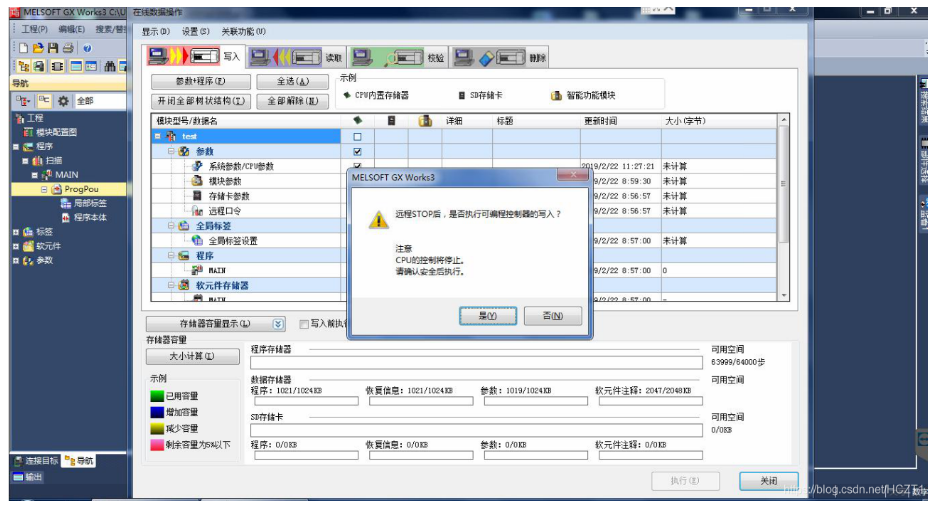

　　提示是否執行可編程控制器的寫入，點擊【是】。

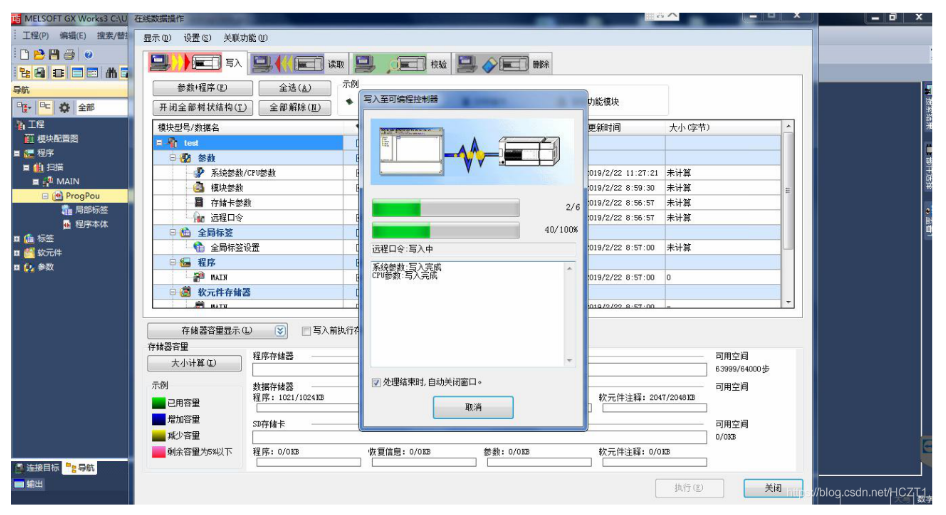

　　寫入中。

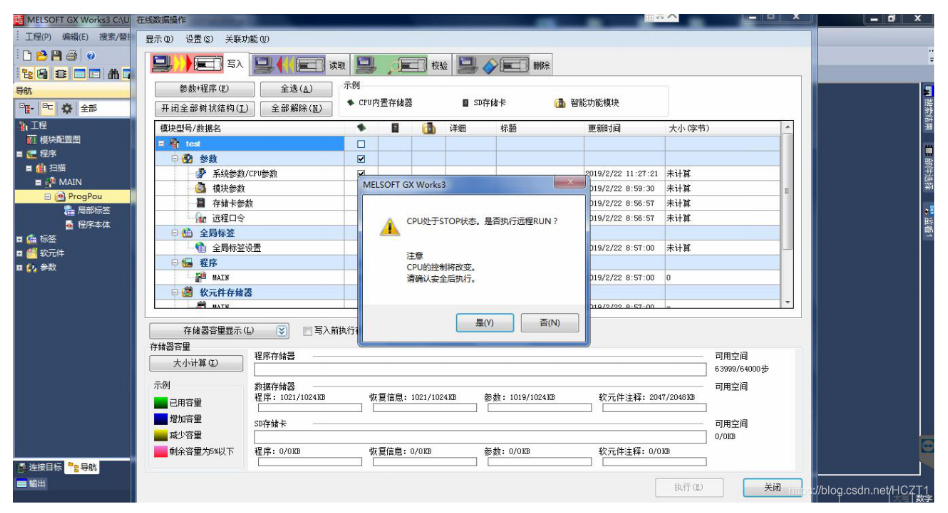

　　提示是否執行遠程RUN，點擊【是】。

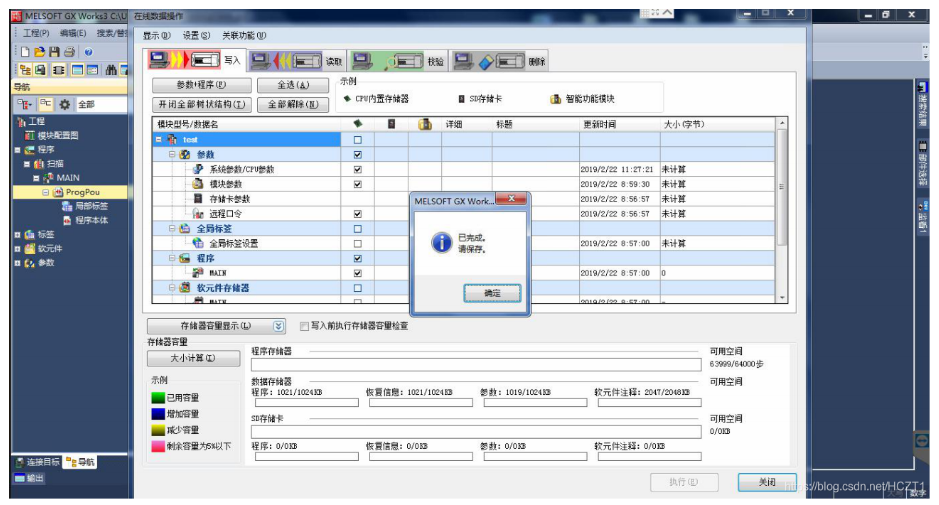

　　完成
